간만에 Kubernetes 실습 환경 구축할 일이 생겨서

새로운 마음으로 진행하면서 기록으로 남겨 보고자 한다.

1. Server

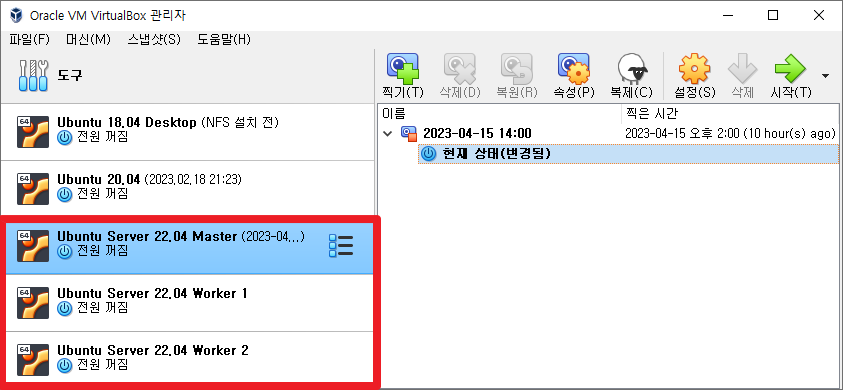

  - master 1대 + worker 2대 = 총 3대의 Server를 준비하자.

  - 실습 환경은 VirtualBox로 하겠지만, 물리적인 Server로 이하 과정을 진행해도 무방하다.

① CPU / Memory

  - Kubernetes 설치를 위해서는 다음과 같은 최소 사양이 필요하다

    . master: 2core, 2048MB

    . worker: 1core, 1280MB

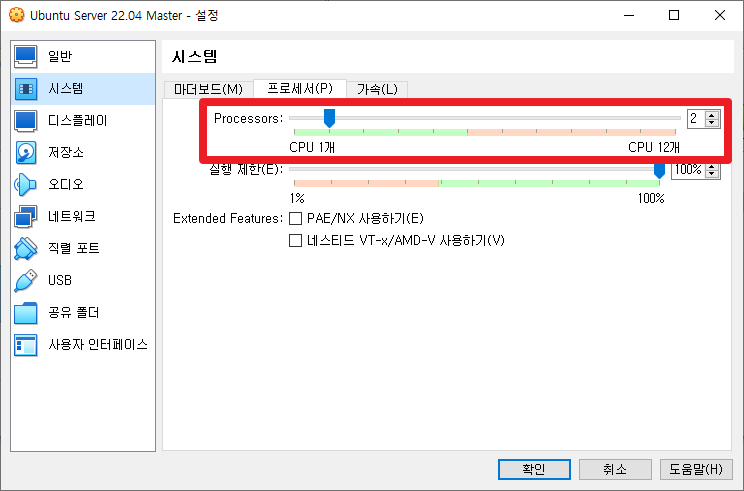

  - 하지만, 원활한 동작을 위해서는 모두 2core, 2GB Spec으로 구성하자

② Network

  - VirtualBox의 경우 사실 NAT 방식으로도 Kubernetes 설치가 가능하긴 하다.

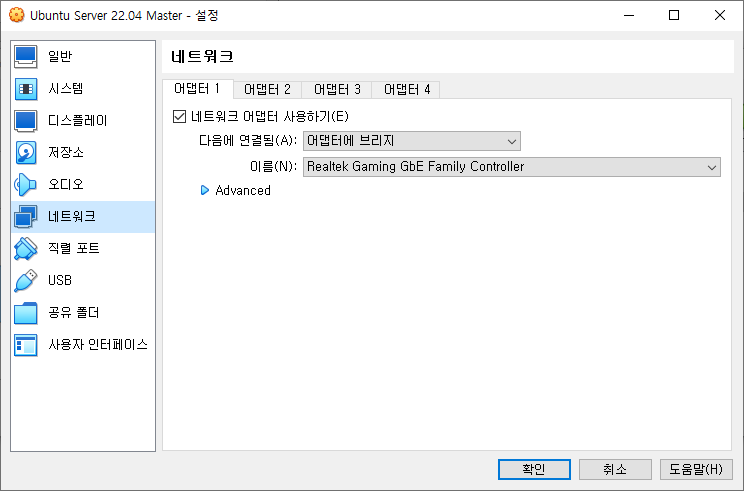

  - 하지만, 실제 서버 구성과 같은 환경으로 실습을 진행해보기 위해서는 브리지 방식으로 구성해보자.

  - 보통 집에서 인터넷을 쓰는 방식이라고 하면 아래 그림과 같은 구성이 될 것이다.

③ Hostname, IP

  - 각 서버의 hostname 및 IP를 확인해 놓자.

  - worker01 / worker02 서버들의 정보도 추가 확인하자.

2. Server Configure

  - Kubernetes 설치를 위해 서버 환경 셋팅을 좀 해줘야 한다.

  - 아래 과정은 서버 3대 모두 똑같이 진행해줘야 한다.

① swap off

  - K8s에서는 swap 기능이 켜져 있으면 문제가 발생할 수 있으므로 꺼줘야 한다.

  - 재부팅되더라도 유지될 수 있도록 아래와 같이 swap 부분을 주석 처리해준다.

② ip_forward

  - 가상화 머신끼리 패킷을 주고받을 수 있도록 ip_forward 기능을 켜줘야 한다.

③ hosts

  - 서버끼리 서로 알 수 있도록 hosts 정보도 등록해주자.

  - 정보는 각자 상황에 맞춰서...

  - 혹시 상단에 아래와 같은 부분이 있으면 삭제하자

여기까지 진행했으면 깔끔한 진행을 위해 재부팅을 한 번 해주자.

VirtualBox의 장점을 살리기 위해서는 안전한 진행을 위해 snapshot 한 번 찍어주는 것도 좋다.

3. Kubernetes 설치

  - Kubespray를 이용해서 Kubernetes 설치를 진행하도록 하겠다.

① Python3 설치

  - 일단 기본 패키지로 설치하자

② ssh-key 생성

  - 서버間 연결을 위해 ssh-key 생성 및 등록 과정이 필요하다.

  - 이와 관련해 가장 깔끔한 가이드 문서는 아래와 같다. 참고하면 좋다.

    . https://cloud.google.com/compute/docs/connect/create-ssh-keys?hl=ko

  - 여기에서는 가장 간단하게 그냥 무조건 기본값으로 그냥 막 엔터만 쳐서 생성하도록 하자.

③ copy key

  - ssh-key 인증을 통해 master에서 worker로 접속할 수 있도록 하기 위한 과정이다

  - 명령어에 있는 IP는 worker들의 IP이다. 각자 상황에 맞춰 사용하면 된다.

  - 자기 자신(master)에도 등록을 하자.

④ Kubespray 내려받기

  - git clone 방식으로 내려 받고, 최신 버전으로 switch 하자.

⑤ 의존성 패키지 설치

  - Kubespray에서 필요로 하는 의존성 패키지들을 설치해주자

⑥ 인벤토리 생성

  - sample을 기반으로 나만의 설정을 업데이트해주면 된다.

  - 당연히 아래 IP 정보는 각자 상황에 맞춰서...

  - 이렇게 생성된 hosts.yaml 파일을 확인 및 수정하자.

  - 아래 수정 내역은 공부를 위한 설정이다. 실제 운영 환경이라면 기본 설정대로 하는 것이 낫다.

  - addon은 다음 3가지 정도만 설정해보자.

  - proxy mode도 iptables로 설정하자.

⑦ install

  - 이제 설치를 진행하자 !

  - 혹시라도 에러가 발생하면 윗 단계들을 다시 한 번 꼼꼼하게 살펴보기 바란다.

  - 지금 직접 해보면서 포스팅하는 것이기에, 분명히 된다 !!! ^^

4. kubectl

  - master 서버에서 root 아닌 계정도 kubectl 명령을 사용할 수 있도록 하자

① 인증 정보 복사

  - root 계정에 등록된 인증 정보를 복사해오면 된다.

② 자동완성

  - bash 쉘 환경에서 자동완성 기능을 추가하려면 다음과 같이 하면 된다.

③ check

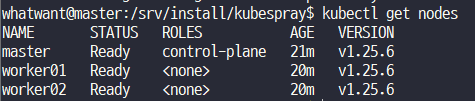

  - 잘 동작하는지 해보자.

잘 된다!!!!!

오늘 포스팅을 위해

그동안 많은 과정을 거쳐왔나보다 ^^

- 오래된 노트북 - 우분투 서버로 만들기 (Ubuntu 20.04 Server)

- Ubuntu 18.04 에서 Python3 편하게 사용하기
- Kubernetes Install (Ubuntu 20.04)
- Kubespray 이용하여 Kubernetes 설치하기
- Vagrant 이미지 업로드 (VirtualBox)
- Vagrant 사용하기 - 기본

- Vagrant 여러 개의 VM 생성하기

포스팅으로만 하면 위의 내용 정도뿐이지만,

그 뒤에서 공부하고 시행착오를 겪은 것을 합치면.... 에휴...

멍청하면 손발 뿐만 아니라 온몸이 고생한다더니...

로컬 환경에서 VM을 이용한 Kubernetes 실습 환경을 갖추는 것이 목표이다.

VM 생성도 Vagrant를 이용해서 기본적인 사항은 편하게 할 수 있도록 했고,

Kubernetes 설치 과정은 공부를 위해 직접 수행하는 방식으로 구성했다.

즉, Ubuntu 꾸미기(?) 등과 같은 과정은 Skip 하고

공부가 필요한 Kubernetes 설치 과정은 가급적 직접 수행해보자.

(물론 Kubespray를 사용하지 않고 정말 쌩으로 해보면 좋겠지만... 어느 정도는 ^^)

0. Host Environment

  - 다음 Spec이 최소사양이라는 말은 아니고, 참고하시라고...

    . CPU: AMD Ryzen 5 3600X

    . RAM: 32GB

    . VGA: Nvidia GeForce RTX 2060

    . OS: Windows 10 Pro

1. Vagrant 설치

  - https://www.vagrantup.com/

2. VirtualBox 설치

  - https://www.virtualbox.org/

3. Vagrant Up

  - 다음 내용의 Vagrantfile을 이용해서 VM을 생성하자

    (개인적인 취향으로 Host의 git-bash 환경에서 작업하는 것을 좋아하기에

     아래 sh 명령어들이 linux 스타일로 되어있다)

host$ mkdir k8s-vm
host$ cd k8s-vm
host$ nano Vagrantfile
host$ vagrant up

# -*- mode: ruby -*-
# vi: set ft=ruby :

N = 2


Vagrant.configure("2") do |config|


  config.vm.define "w-k8s-master" do |cfg|

    cfg.vm.box = "whatwant/Ubuntu-20.04-Server"
    cfg.vm.box_version = "0.2.0"

    cfg.vm.hostname = "master"
    cfg.vm.network "public_network", ip: "192.168.100.200"

    cfg.vm.provider "virtualbox" do |vb|
      vb.gui = false
      vb.cpus = "2"
      vb.memory = "2048"
    end

    cfg.vm.provision "shell", inline: <<-SHELL
      apt-get update
      apt-get upgrade -y
    SHELL

  end


  (1..N).each do |i|
    config.vm.define "w-k8s-worker#{i}" do |cfg|

      cfg.vm.box = "whatwant/Ubuntu-20.04-Server"
      cfg.vm.box_version = "0.2.0"

      cfg.vm.hostname = "worker#{i}"
      cfg.vm.network "public_network", ip: "192.168.100.20#{i}"

      cfg.vm.provider "virtualbox" do |vb|
        vb.gui = false
        vb.cpus = "1"
        vb.memory = "1280"
      end

      cfg.vm.provision "shell", inline: <<-SHELL
        apt-get update
        apt-get upgrade -y
      SHELL

    end
  end

end

  - master 1대, worker 2대 구성으로 했다.

  - VM 이미지는 Ubuntu 20.04 Server 기반으로 미리 살짝 꾸며둔 것을 이용했다.

  - VM의 CPU/RAM 설정은 가급적 최소한의 규격으로 잡아두었다.

  - `vagrant up` 했을 때 종종 실패를 하는데, 여러 번 try하면 결국 된다.

  - IP 설정은 각자의 공유기 셋팅에 따라 수정이 필요하다.

4. (master) Kubespray 실행 환경 만들기

  - Kubespray는 ansible 기반이기에 그에 따른 환경을 갖춰야 한다.

  - 필요한 package 설치 후 ssh 접근이 가능하도록 키 생성 & 배포를 진행한다.

  - 패스워드는 `vagrant`이다.

  - ansible에서 접근할 서버 정보들을 입력해놓자

  - 테스트

5. (master/worker) Kubernetes 설치를 위한 환경 설정

  - master/worker 모두 Kubernetes 설치를 위한 환경 설정을 진행해야 한다.

  - swap 공간 사용하지 않도록 하고, 서로 접근이 용이하게 되도록 host 설정을 해주자.

  - ip forward 기능도 활성화 시켜줘야 한다.

  - master/worker 접근은 앞에서 했던 것과 마찬가지로 `ssh vagrant@192.168.100.200/201/202` 방식으로...

6. (master/worker) Restart

  - 깔끔한 진행을 위해 이 시점에서 모두 restart 진행하고 이후 진행하자!

7. (master) Kubespray 이요한 Kubernetes 설치

  - 이제 기본환경 준비는 끝났다.

  - Kubespray 설치 준비를 할 차례다.

  - 아래와 같이 수정해보자.

  - 당연하게도 위의 설정은 각자 IP 환경에 맞게 업데이트

  - addons는 아래 3개 정도만 해보자. (ingress는 나중에 직접 설치할 것이다)

  - proxy mode도 iptables로 변경해보자

8. (master) execute

  - 이제 정말로 준비는 끝났다. 설치 시작~!!

9. (master) 계정 설정

  - root가 아닌 일반 계정에서 `kubectl` 명령어를 사용하기 위한 설정을 하자

10. (master) 점검

  - 잘 되었는지 살펴보자.

성공~!!!

Kubernetes를 쌩으로(?) 설치하기 너무 귀찮기에

조금 편하게 설치하기 위해 Kubespray를 이용해보기로 했다.

   - kubernetes.io/ko/docs/setup/production-environment/tools/kubespray/

설치를 진행한 환경은 다음과 같다.

  - Location : Home (SKB Internet - 500Mbps)

  - Host OS : Windows 10 64bit

  - VM S/W : VirtualBox

  - Guest OS : Ubuntu 20.04 Server 64bit (3개 VM)

    . CPU : 2 Core

    . Mem : 4096 MB

    . N/W : Bridge

1. python 설치

  - 설치되어 있는 python을 확인해보자.

$ ls /usr/bin | grep python
python3
python3.8

  - ubuntu 20.04 에서는 기본적으로 3.8이 설치되어 있는듯하다.

  - 사용하기 편하도록 기본 `python`에 mapping 하자.

$ sudo update-alternatives --config python
update-alternatives: error: no alternatives for python

$ sudo update-alternatives --install /usr/bin/python python /usr/bin/python3.8 1
$ sudo update-alternatives --config python

$ python --version
Python 3.8.5

  - `pip`도 설치해보자.

$ sudo apt install python3-pip

$ sudo update-alternatives --install /usr/bin/pip pip /usr/bin/pip3 1
$ sudo update-alternatives --config pip3

$ pip --version
pip 20.0.2 from /usr/lib/python3/dist-packages/pip (python 3.8)

2. ansible 설치

  - kubespray는 `ansible`을 기본으로 사용한다.

$ sudo apt install ansible python3-argcomplete

$ ansible --version
ansible 2.9.6
  config file = /etc/ansible/ansible.cfg
  configured module search path = ['/home/whatwant/.ansible/plugins/modules', '/usr/share/ansible/plugins/modules']
  ansible python module location = /usr/lib/python3/dist-packages/ansible
  executable location = /usr/bin/ansible
  python version = 3.8.5 (default, Jan 27 2021, 15:41:15) [GCC 9.3.0]

3. SSH 키 복사하기

  - `ansible`을 기본으로 사용하기에, 3대의 VM에 ssh 접속을 바로 할 수 있도록 SSH 키를 모두 복사해야 한다.

  - `master`로 사용할 VM에서 `ssh-keygen`으로 key를 생성한 뒤, copy하면 된다.

  - 개인적으로 사용하는 SSH 키가 있다면 그것을 사용하면 되고...

$ ssh-keygen

$ ssh-copy-id 192.168.122.10
(Master Node와 Worker Node에 모두 키를 복사)

4. swap 메모리 비활성화

  - kubernetes를 설치하기 위해선 swap 메모리를 모두 비활성화 해야 한다.

  - master/worker node에 사용할 3대의 VM 모두 꺼버리자!

$ sudo swapoff -a

5. ip forward 설정

  - K8s는 가상 네트워크 환경을 사용해야 하기에 ip_forward를 활성화 해야 한다.

  - master/worker node에 사용할 3대의 VM 모두 적용 !!!

$ sudo sh -c 'echo 1 > /proc/sys/net/ipv4/ip_forward'

$ cat /proc/sys/net/ipv4/ip_forward
1

  - 위와 같은 설정은 본래 재부팅하면 풀려야 하는데... 재부팅해도 그대로 유지되기에 내버려두고 있다.
  - 나중에 한 번 확인해봐야 할 것 같다.

6. hosts 등록

  - hostname으로 서버에 접속할 수 있도록 hosts 파일에 3개 VM hostname을 등록하자.

  - master/worker node에 사용할 3대의 VM 모두 적용 !!!

$ sudo nano /etc/hosts
192.168.100.111 master-stg
192.168.100.112 worker1
192.168.100.113 worker2

  - 각자의 hostname 과 IP 상황에 맞게 적용하면 된다.

7. kubespray 실행

  - `git clone` 받은 뒤, 필요한 패키지 설치하도록 하고, 나만의 환경 설정을 하자.

$ git clone https://github.com/kubernetes-sigs/kubespray.git

$ cd kubespray

$ git checkout release-2.15

$ sudo pip install -r requirements.txt

$ cp -rfp inventory/sample inventory/mycluster

$ declare -a IPS=(192.168.100.111 192.168.100.112 192.168.100.113)

$ CONFIG_FILE=inventory/mycluster/hosts.yaml python3 contrib/inventory_builder/inventory.py ${IPS[@]}

  - `cp`를 하는 것은, sample을 기본으로 나만의 inventory를 만들기 위함이다.

  - `declare`는 설치할 VM들의 IP를 적어주면 된다.

  - `CONFIG_FILE`을 실행하면 `declare`로 알려준 VM 정보들을 이용하여 config file을 만들어준다.

  - master node로 사용할 아이와 worker node를 사용할 아이들에 대해서 설정을 맞춰주자.

  - hostname도 맞춰서 적어주는 것이 좋다.

$ nano inventory/mycluster/hosts.yaml

all:
  hosts:
    master-stg:
      ansible_host: 192.168.100.111
      ip: 192.168.100.111
      access_ip: 192.168.100.111
    worker1:
      ansible_host: 192.168.100.112
      ip: 192.168.100.112
      access_ip: 192.168.100.112
    worker2:
      ansible_host: 192.168.100.113
      ip: 192.168.100.113
      access_ip: 192.168.100.113
  children:
    kube_control_plane:
      hosts:
        master-stg:
    kube_node:
      hosts:
        worker1:
        worker2:
    etcd:
      hosts:
        master-stg:
    k8s_cluster:
      children:
        kube_control_plane:
        kube_node:
    calico_rr:
      hosts: {}

  - addon도 필요한 것들을 true로 만들어주자.

$ nano ./inventory/mycluster/group_vars/k8s_cluster/addons.yml

dashboard_enabled: true
metrics_server_enabled: true
ingress_nginx_enabled: true

8. Static IP 설정

  - DHCP 설정으로 되어있으면 Node의 `/etc/resolv.conf`에 잡스러운(?) 내용이 들어가고

  - 그렇게 되면 K8s의 coredns에서 Node의 `/etc/resolv.conf`를 참고하게 되면서

  - Pod의 Container 안에 있는 `/etc/resolv.conf`에도 그 내용이 반영되어서

  - FQDN 관련해서 원하지 않는 결과가 나올 수 있다.

❯ cd /etc/netplan/

❯ sudo cp ./00-installer-config.yaml ./00-installer-config.yaml.210504

❯ sudo nano ./00-installer-config.yaml

network:
  ethernets:
    enp0s3:
      dhcp4: no
      dhcp6: no
      addresses: [192.168.100.111/24]
      gateway4: 192.168.100.1
      nameservers:
        addresses: [8.8.8.8,8.8.4.4]
  version: 2

9. 설치

  - 이제 준비는 끝났다. 고! 고!

$ ansible-playbook -i inventory/mycluster/hosts.yaml  --become --become-user=root cluster.yml

10. 사용자 계정 설정

  - root 계정이 아닌 사용자 계정에서 `kubectl` 명령어를 사용하기 위해서는 다음과 같이...

$ mkdir -p $HOME/.kube

$ sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config

$ sudo chown $(id -u):$(id -g) $HOME/.kube/config

11. zsh 자동 완성 셋팅

> echo "source <(kubectl completion zsh)" >> ~/.zshrc
> source ~/.zshrc

12. 재부팅 후

  - 희한하게 서버들을 재부팅 하고, `kubectl` 사용을 하면 API Server 연결을 거부당했다는 메시지가 나온다.

  - 그러면 swap 메모리 설정을 한 번 해주면 해결이 된다.

$ sudo swapoff -a

13. 결과

  - 이렇게 잘 나온다~

$ kubectl get nodes -o wide
NAME         STATUS   ROLES                  AGE   VERSION   INTERNAL-IP       EXTERNAL-IP   OS-IMAGE             KERNEL-VERSION     CONTAINER-RUNTIME
master-stg   Ready    control-plane,master   37h   v1.20.6   192.168.100.111   <none>        Ubuntu 20.04.2 LTS   5.4.0-72-generic   docker://19.3.15
worker1      Ready    <none>                 37h   v1.20.6   192.168.100.112   <none>        Ubuntu 20.04.2 LTS   5.4.0-72-generic   docker://19.3.15
worker2      Ready    <none>                 37h   v1.20.6   192.168.100.113   <none>        Ubuntu 20.04.2 LTS   5.4.0-72-generic   docker://19.3.15
